Teknik açıklamalar

Yalın dil, adı konulmuş ödünleşmeler

Her hafta gelen sorular

Mekânda nasıl yanıtlanıyorsa öyle yazıldı: yalın biçimde ve ödünleşme gizlenmeden, adı konularak.

NDIST 2110IGMPVLANSRT

Kattaki sistem

Kiloview kodlayıcı ve çözücü

NDI

Kat genelinde taşınıyor

Tek rotada oda

Bir şey satın almadan önce anlamaya değer dört konu

Bunların hiçbiri zor değil, ama hepsini bir teknik föyden yanlış anlamak kolay. Her biri altı odadan birinde elinizle dokunabileceğiniz bir şey; bu da okumaktan daha hızlı bir çözüm yolu.

4Satın almadan önce bilinmesi gereken şey

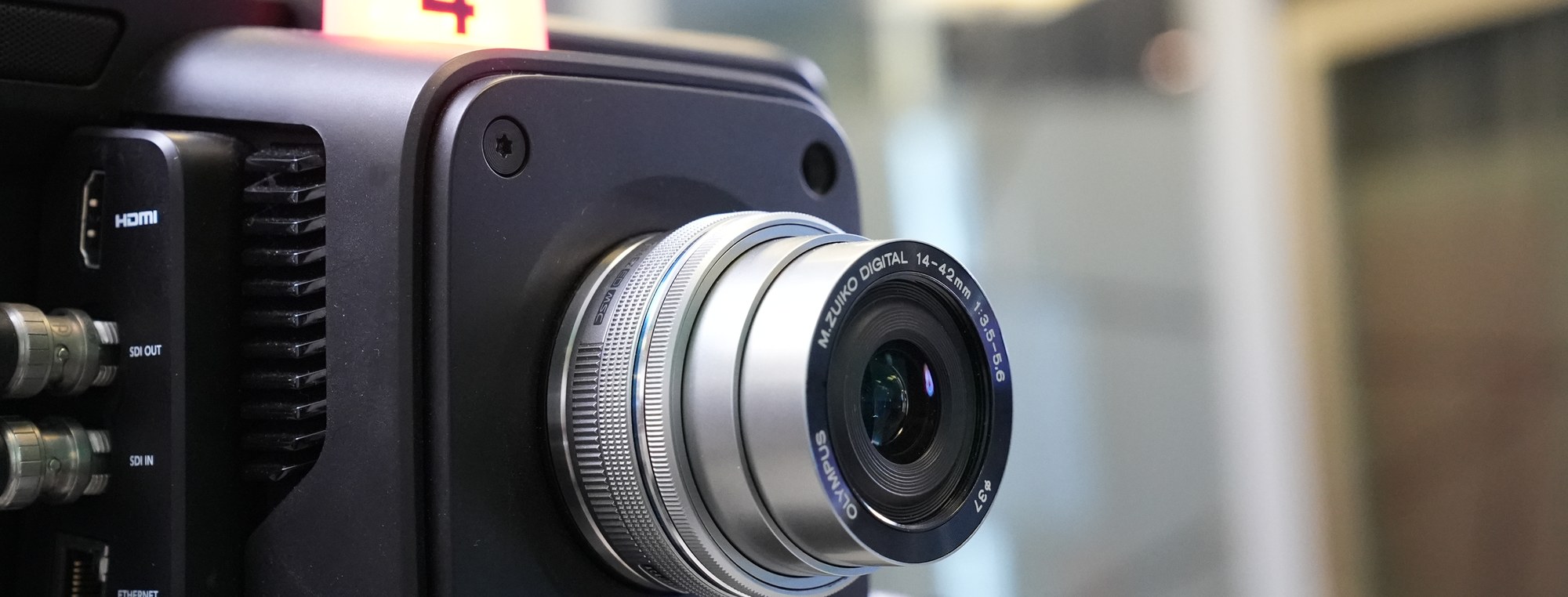

Objektifiyle birlikte yakından bir Micro Studio Camera 4K — Odanın içinde yanıtlanırBuradaki her soru, içine girebileceğiniz bir yerde bitiyor

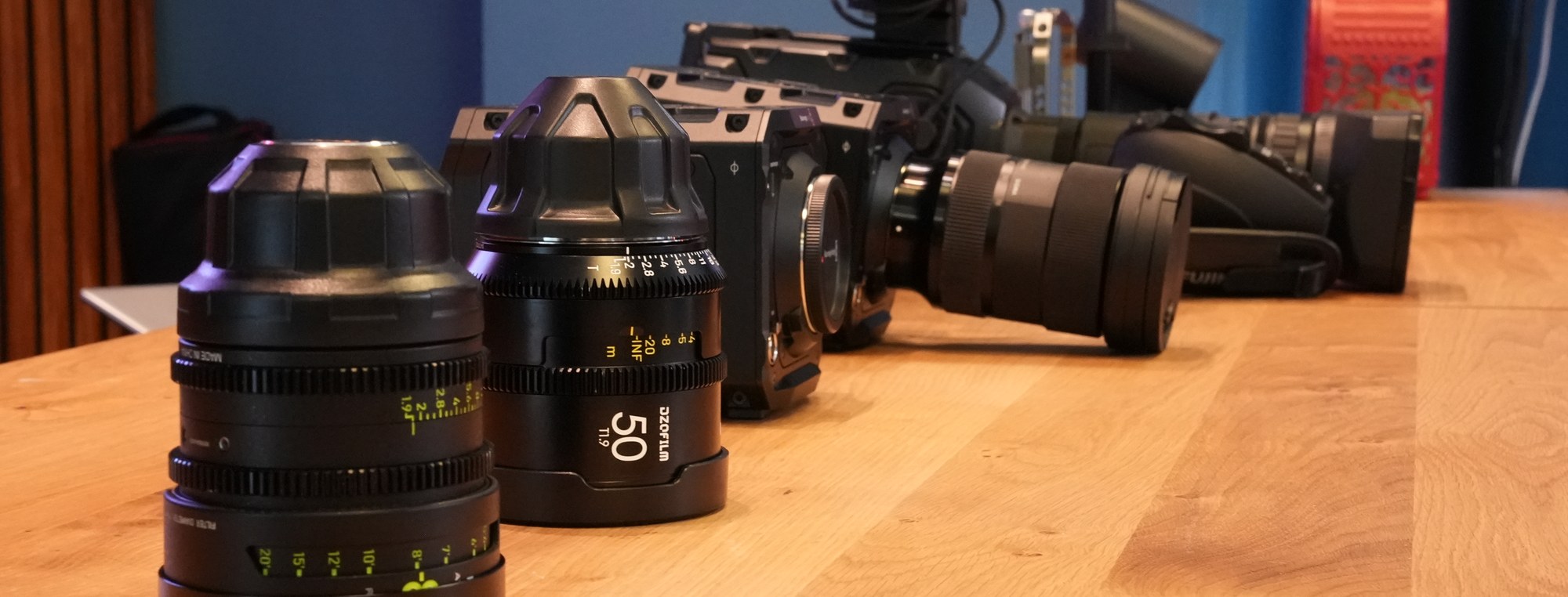

Bir tezgâha dizilmiş sinema sabit objektifleri — Gövdeden önce objektifİyi bir sabit objektif, üç kamera kuşağından uzun yaşar

NDI

Ağ üzerinden video

NDI, görüntüleri odalar arasında her şeyi taşıyan aynı ağ üzerinden taşır; böylece bir odadaki kamera, ona kablo çekilmeden bir başkasında görünür. Ödünleşme şu: ağ, sinyal zincirinin parçası hâline gelir — switch’in encoder kadar önemli olmasının ve size boştayken değil yük altındayken göstermemizin nedeni budur.

Bonding

Canlı görüntüyü dışarı çıkarmak

Bonding, birkaç bağlantıyı — mobil, sabit, ne varsa — herhangi biri koptuğunda ayakta kalan tek bir hatta birleştirir. Bir sokak köşesinden canlı yayını mümkün kılan şey budur. Burada gecikme ve maliyet ters yönlerde hareket eder; dürüst yanıt, programınızın ne kadar gecikmeyi kaldırabildiğine bağlıdır.

Renk

Renk düzenlemeleri neden uyuşmaz

Aynı dosyayı gösteren iki monitör nadiren aynı görüntüyü gösterir. Kalibrasyon, kameranın kaydettiği renk uzayı ve teslimin beklediği renk uzayı hizalanmalıdır. Süitin varlık nedeni, kimin monitörünün yalan söylediğine karar vermeden önce kendi malzemenizi referans ekranda görebilmenizdir.

Kameralar

Sensör boyutuna karşı diğer her şey

Daha büyük bir sensör size görüş açısını ve odağın dağılma biçimini kazandırır; alan derinliği, optik ve rig ağırlığı olarak da maliyet çıkarır. Kare hızı, dinamik aralık ve kayıt ortamı ise kendi aralarında ayrıca ödünleşir. Tezgâhta iki gövdeyi aynı konuya karşı tutabilirsiniz; bu da meseleyi dakikalar içinde çözer.

Sensör formatlarıBunlardan ikisi neredeyse aynı boyuttaTek merkezden üst üste bindirilmiştir. Tartışma nadiren milimetrelerle ilgilidir.

Hangisi nerede duruyor

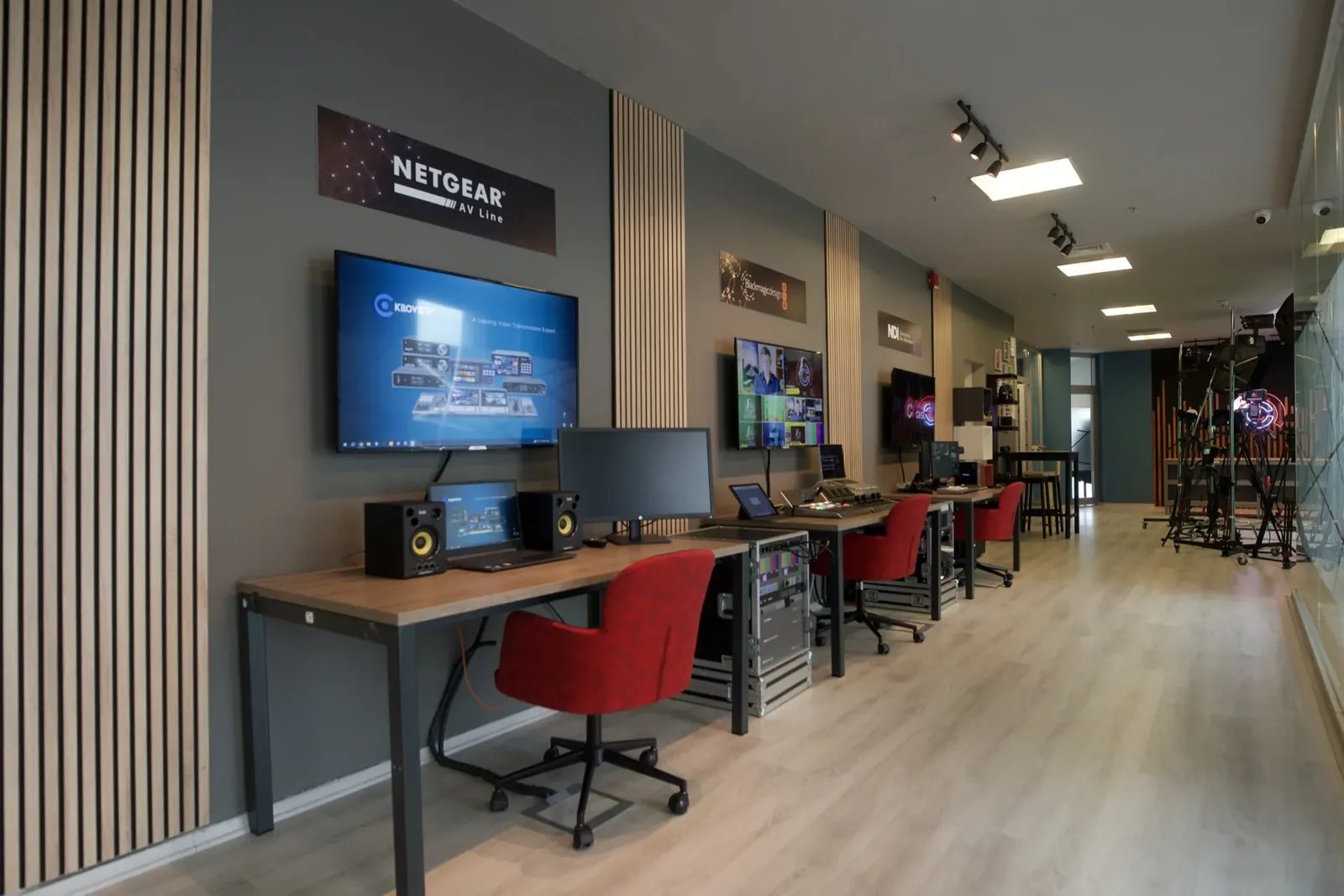

Ağ soruları IP odasında yaşar; switch, encoder’lar ve decoder’lar orada bir gösteri düzeni gibi değil, gerçek bir tesiste olduğu gibi kablolanmıştır. Renk, kalibre referansıyla Resolve süitinde. Kameralar ve optikler sinema odasındaki tezgâhta. Canlı switching, replay ve multiview ise rejide.

6Oda, ve her birinde ne duruyor

Gelmeden önce sorunuzun hangi odaya ait olduğunu bilmeniz gerekmiyor. Kararı anlatın, doğru odaya yönlendirilsin; o markadan sorumlu kişi de yanınızda dursun.

Altı odayı görün Bize Ulaşın

Kat neden böyle kuruldu

İstanbul önce bir IP katıdır

Bu kattaki yetmiş üç sistemin on biri Kiloview kodlayıcı ve kod çözücü, üçü de NETGEAR anahtar. Bu bir satın alma tesadüfü değil. Odanın etrafında tasarlandığı kararın kendisi — ve yüksek sesle söylemeye değer, çünkü avantajları kadar bedelleri de var.

1190 sistemin Kiloview kodlayıcı ve çözücüsü

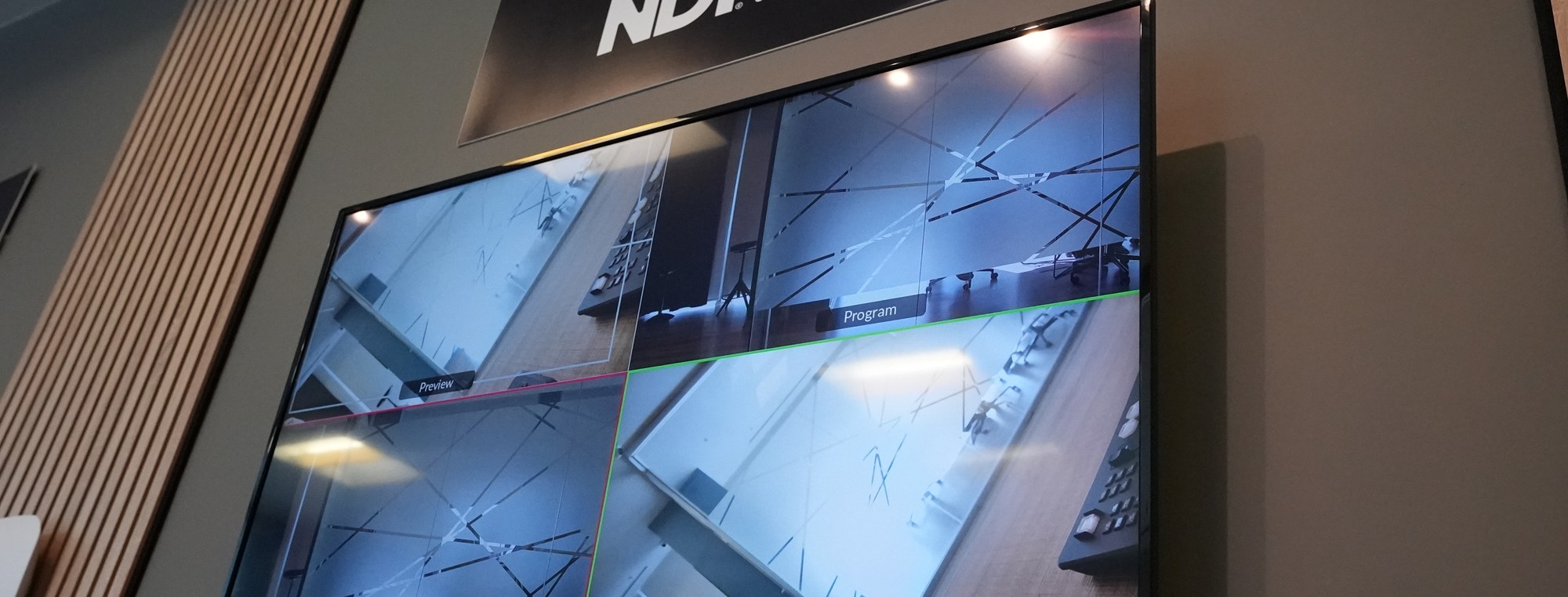

MCX İstanbul’daki IP pozisyonunda NDI duvarı ve multiviewer — Odanın üzerine kurulduğu kararDoksan sistemin on biri görüntüyü ağ üzerinden taşıyor

Tek binada altı oda ve görüntünün hepsi arasında serbestçe dolaşması beklentisi — koaksiyel çekmenin mantıklı olmaktan çıktığı durum tam olarak budur. Sinema odasına eklenen bir kamera, tavandan kablo çekilerek değil, bir adres olarak rejide belirir. Ama madalyonun öbür yüzü de gerçek: artık ağ sinyal zincirinin içindedir ve salı günü yanlış yapılandırılmış bir anahtar perşembe günü bir programı düşürebilir. Aşağıdakilerin tamamı, bu takası dürüstçe kabullenmekle ilgili.

Tek kamera, iki odaGörüntü bir kablo çekimiyle değil, bir ağ hattıyla çıkarKamerada kodlanır, kendi VLAN’ında taşınır ve switcher’da hâlihazırda bulunan kameraların yanında çözülür.

Kablo listenizi getirin, hangi zinciri istediğini size söyleyelim.

Hattınızı sorun

Kararlar gerçekte nerede alınır

Anahtar da stüdyonun parçasıdır

Hiçbir şey belirlenmeden önce IP odasında birlikte çalıştığımız sorular bunlar. Hiçbiri markayla ilgili değil. Hepsi sistemin maliyetini ve nasıl arıza vereceğini değiştiriyor.

3Her odayı taşıyan NETGEAR switch’i

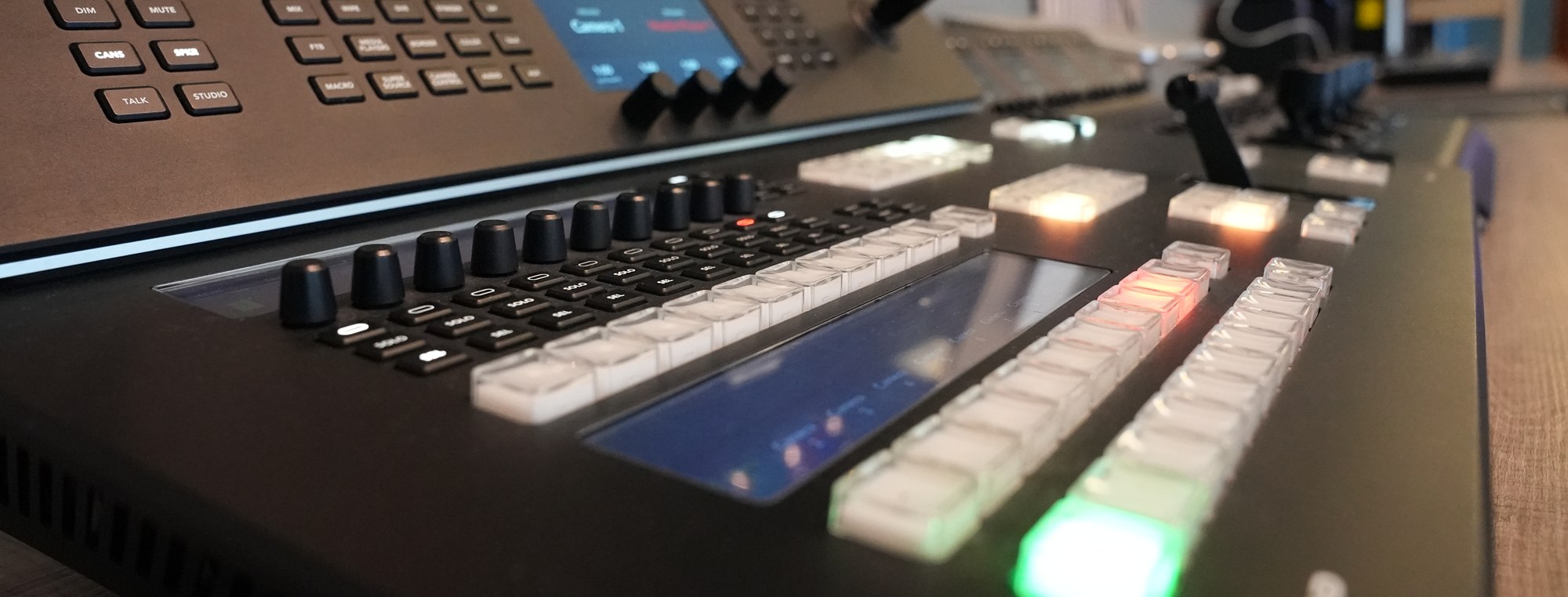

Bir prodüksiyon switcher’ının ışıklı tuş sırası — Tartışmanın çözüldüğü yerSwitch, kodlayıcıdan önce belirlenir

Kodlayıcı nerede duruyorGirdi başına daha ucuz ya da bozulduğunda daha küçükAynı dört kamera. Tek karar, iki farklı arıza alanı.

Kodlayıcının yeri

KaynaktaKamera başına bir kodlayıcı, kameranın yanında. Alınacak ve beslenecek daha çok ünite; ama bir arıza dört kaynağı değil bir kaynağı düşürür ve rafa giden kablo, herkesin çekebileceği bir ağ hattına dönüşür.

Kodlayıcının yeri

Rack’teÇok kanallı ünite giriş başına daha ucuz ve soğutması daha kolaydır. Ama rafa yine SDI çekmeye dönersiniz; kameralar hiç yer değiştirmeyecekse sorun değil — ve kameralar her zaman yer değiştirir.

Adresleme

Çoklu yayınTek akış, çok alıcı ve bant genişliği katlanmaz. Ama IGMP snooping açık değilse ve bir sorgulayıcı yoksa anahtarın her portunu da doldurur. Bunu yanlış kurarsanız duran video değil, ağın kendisi olur.

Adresleme

Tekli yayınBasit, öngörülebilir ve katlanır. İki üç alıcı için sorunsuz. Sekizde ise yukarı bağlantınızın dolu olmasının sebebidir.

Bölümleme

Tek düz ağBinanın dosya sunucusu sabah on birde yedek almaya başlayana kadar çalışır. Bu arızayı kasten çalıştırdık; hiç de belli belirsiz değil.

Bölümleme

Her servise bir VLANVideo, kontrol, ses ve kurumsal trafik ayrı tutulur. İlk gün daha çok yapılandırma, gecenin ikisinde çok daha az tartışma. Buradaki kat böyle kablolandı.

Güç

PoE bütçesiPort sayısını değil, bütçenin tamamını sayın. Tek anahtarda dört PTZ kafa ve üç erişim noktası, portlar bitmeden tavana çarpar — ve belirti güç arızası gibi değil, kamera arızası gibi görünür.

Kablosuz

Wi-Fi üzerinden videoKontrolünüzdeki bir odada, NDI HX ile mümkün. Spektrumu başkasına ait bir binada değil. Kablosuz olması şartsa, dönüş sinyalini vaat etmeden önce gecikmeyi hesaba katın.

Sahiplik

Ağ kiminBu listedeki en önemli soru ve en son sorulan soru. Video, başka bir birimin yönettiği bir ağın üzerinden gidiyorsa, şartname o birimi de kapsamak zorundadır.

Kimse size switch fiyatı vermeden önce kendi rakamlarınızı bizimle hesaplayın.

Teknik föyü gönderin

Uygulamalı örnekler

Baştan sona adlandırılmış dört öğleden sonra

Bunlar demo değil. Ziyaretçilerin gerçekten yürünmesini istediği rotalar; ekipman adıyla anılıyor ve sıralama sinyalin izlediği sıra. Her biri bir öğleden sonrada koşulabilir ve her biri, geldiğinizde bilmediğiniz bir şeyle biter.

4Baştan sona çalıştırabileceğiniz öğleden sonra

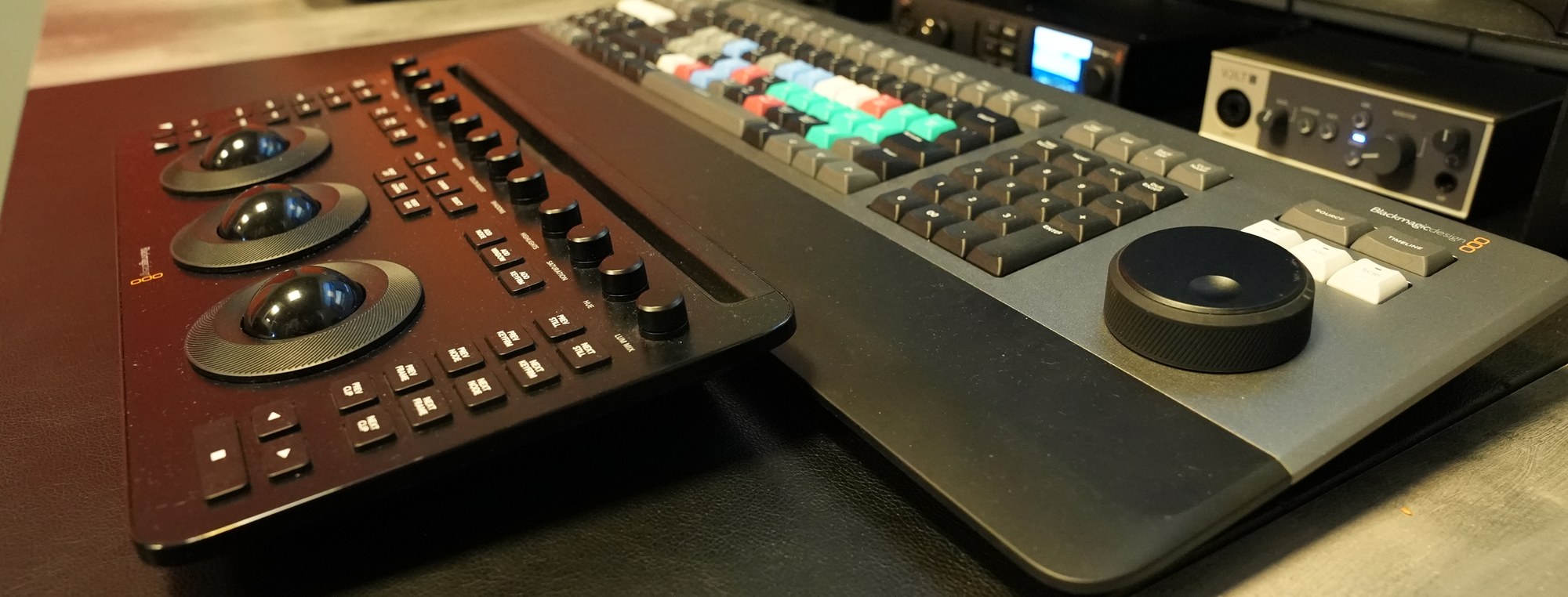

Bir renk paneli, izleme topları net — Dört öğleden sonraHer biri sonucu görebileceğiniz bir yerde bitiyor

Reji · her günkü olan

Bir panel programı, dört kaynak

Genel planda URSA Broadcast G2, konuklarda üç Telycam kafa; daha kimse oturmadan hepsi Blackmagic kamera kontrol panelinde eşitlenir.
PTZ kafaları BirdDog KBD sürer; böylece tek operatör masadan kalkmadan dört kamera çevirir.
Hepsi SDI üzerinden ATEM 2 M/E Constellation HD’ye girer — çünkü konuklar dönüş görüntüsünü izliyor ve gecikmeli bir dönüş, bir seyircinin kimse söylemeden hissedebildiği tek şeydir.
Ses Roland V80-HD üzerinden gider; böylece elle sürülmek yerine görüntü kurgusunu kendi takip eder.
Program ve dört ISO, HyperDeck Studio 4K Pro’ya; masada da SmartScope Duo 4K, böylece seviyeler varsayılmaz, izlenir.

Ne öğrenirsiniz: canlı bir rejinin ne kadarının hazırlık olduğunu. Plan eşitleme, programın kendisinden uzun sürüyor.

IP odası · ağla ilgili olan

Bir odadaki kamera, başka bir odada yayında

Sinema odasında kameranın yanında bir Kiloview N60 kodlar. O odadan koaksiyel değil, tek bir ağ hattı çıkar.
GSM4212P üzerine, oradan 4230PX’e yukarı bağlantı; IGMP snooping açık ve video kendi VLAN’ında.
ATEM 2 M/E Constellation üzerine, hâlihazırda bağlı kameraların yanına baseband girişi olarak çözülür — kimsenin beklemediği kısım da budur.
Bir Kiloview D350 programı sinema odasındaki stüdyo monitörü için tekrar SDI’ya çözer; böylece görüntüyü veren oda da programı görür.
Sonra yukarı bağlantıyı bir dosya kopyasıyla doyurur ve ne olduğunu izleriz.

Ne öğrenirsiniz: ilginç kısmın hiçbir zaman kodlayıcı olmadığını. Sistem, anahtarın yapılandırmasıdır.

Yeşil ekran · hafife alınan

Ayakta kalan bir sanal dekor

Önce siklorama için Colbor CL330, sonra özne ışığı. Bu sırayı ters yapmak, bir key’in tutmamasının açık ara en yaygın sebebidir.
Sunucuda Vizrt PTZ3, ATEM Television Studio HD8 ISO üzerinde canlı key’lenir.
ATEM Television Studio HD8 ISO key’i alır ve her ISO’yu kaydeder; böylece tutmayan bir çekim yeniden çekilmek yerine yeniden key’lenebilir.
BirdDog Flex Out birleşik çıkışı stüdyo monitörüne verir; böylece sunucu, içinde durduğu dekoru görebilir.
Sonra biri başını hızlıca çevirir ve biz saçın kenarına bakarız.

Ne öğrenirsiniz: sanal dekorun, sonunda bir yazılım adımı olan bir ışık işi olduğunu — tersi değil.

Sinemadan Resolve’a · tartışmayı bitiren

Öğleden önce çekildi, öğleden sonra renklendi

Tezgâhta aynı Thypoch sabit odaklının ve aynı Colbor ışığının arkasında iki gövde — bir PYXIS 12K ve bir Pocket Cinema Camera 6K G2; geriye tek değişken olarak sensör kalır.
Karta BRAW ve MediaDock; böylece malzeme, kimse kahvesini bitirmeden karttan iner ve kullanıma hazır olur.
Resolve süitine: ikisine de aynı LUT, kalibre bir referans ekranı besleyen UltraStudio Monitor 4K üzerinden.
Her ikisinde de gölgeleri üç diyafram kaldırın ve önce hangisinin dağıldığını görün.
Sonra aynı iki klibe, izleyicinizin çoğunun gerçekte kullanacağı sıradan, kalibre edilmemiş bir monitörde bakın.

Ne öğrenirsiniz: gerçekte hangi gövdeye ihtiyacınız olduğunu — ki bu sık sık ucuz olandır — ve bunu neden hiç kimsenin bir teknik föyden söyleyemeyeceğini.

Bunlardan birini kendi malzemenizle, bir öğleden sonrada baştan sona çalıştırın.

Öğleden sonrayı ayırtın

Bozulmak üzere kuruldu

Bilerek neyi bozuyoruz

Kesmenize izin verilmeyen bir zincir, bozulduğunda ne olacağı hakkında size hiçbir şey öğretmez — ve satın aldığınız şey tam olarak bozulduğunda olanlardır. Bu katta hiçbir şey camekân arkasında değil. İsteğiniz üzerine, siz izlerken devreye sokacağımız arızalar bunlar.

6Siz izlerken yaratacağımız arıza

Reji masasında bir kamera kontrol paneli — Siz izlerken bozuluyorBir kez gördüğünüz arıza, yeniden bulabileceğiniz arızadır

IGMP snooping kapalı

Binadaki en öğretici otuz saniye. Çoklu yayın seçici olmaktan çıkar, anahtarın her portu her akışı alır ve arıza bir ağ sorunu gibi değil, her şeyin aynı anda çökmesi gibi görünür. İlk seferde neredeyse hiç kimse doğru tahmin edemiyor.

Yukarı bağlantı doygun

Videoyla aynı VLAN üzerinde başlatılan büyük bir dosya kopyası. Görüntünün tam olarak nerede pes ettiğini, pes ederken neye benzediğini ve ne kadar pay bırakmanız gerektiğini görürsünüz.

Çekim ortasında PoE kesildi

Bir Telycam kafa hareketin ortasında gücünü kaybeder. Geri gelmesinin ne kadar sürdüğü, ön ayarına dönüp dönmediği ve bu sırada rejinin ne gördüğü.

Yanlış VLAN’daki bir kodlayıcı

Doğru yapılandırılmış, güçlü, link ışığı yanıyor ve tamamen görünmez. İnsanlara bir öğleden sonraya mal olan arıza budur, çünkü cihazla ilgili her şey sağlıklı görünür.

Kayıt sırasında çıkarılan kart

Sinema tezgâhında, BRAW yazarken. Neyin kurtulduğu, neyin kurtulmadığı ve kurtarmanın gerçekte neye benzediği — bunu bir kez başkasının kartında görmeye değer.

Zincirdeki kalibre edilmemiş monitör

Aynı renklenmiş klip, bir referans ekranda ve kimsenin profillemediği bir ekranda. Teslim edilip giden arıza budur, çünkü o an hiçbir zaman arıza gibi görünmez.

Siz rejiden izlerken onu bozmamızı isteyin.

Bir arıza isteyin

Hiçbir şey belirlenmeden önce

Size soracağımız sorular

Bunların hiçbiri satış sorusu değil. Bir sistemin doğru olup olmadığına karar veren sorular bunlar ve yanlış cevaplamak, faturada hiç görünmeyen bir biçimde pahalıya patlıyor.

7Herhangi bir şey belirlenmeden önceki soru

Ağ sizin mi, yoksa toplantıda bulunmayacak bir birime mi ait?
Bir görüntünün kaç odayı geçmesi gerekiyor ve geri dönmesi gerekiyor mu?
Kamera karşısında dönüş görüntüsü izleyen biri var mı? Baseband mı IP mi sorusunu en sık bu tek cevap belirliyor.
İlk gün kaç kaynak ve format yeniden değiştiğinde, üç yıl sonra kaç kaynak?
Rafa kim kuracak, patch’i kim yapacak ve gecenin ikisinde telefonu kim açacak?
Teslim şartnamesi nedir ve onu kim onaylıyor? Yanlış standarda göre renklendirmek, gördüğümüz en yaygın pahalı hata.
Bir şey tutmak zorunda olsaydınız, hâlihazırda sahip olduklarınızdan neyi tutardınız?

Sonuncusu bilerek konuldu. Geldiğinizdekinden daha kısa bir listeyle biten bir ziyaret, işe yaramış bir ziyarettir — ve bu, alternatifinden daha sık oluyor.
